毫無疑問，污水流量計是污水處理廠中應用*廣的測量儀表。因此，關于「流量計安裝位置」的討論自然而然也就“熱鬧”了起來：

有的水友認為，“污水流量計怎么安裝”應該以設備廠家建議安裝的位置為準。

而有的水友則認為，不應過分迷信廠家，靠譜的廠家還好，比書上的還靠譜，遇到不靠譜的，你就等著善后吧。

那么問題來了，污水流量計到底該怎么安裝？**，小編就挑選了3個比較常用的污水流量計做討論，希望能對大家有所幫助。

一、電磁流量計的安裝要領

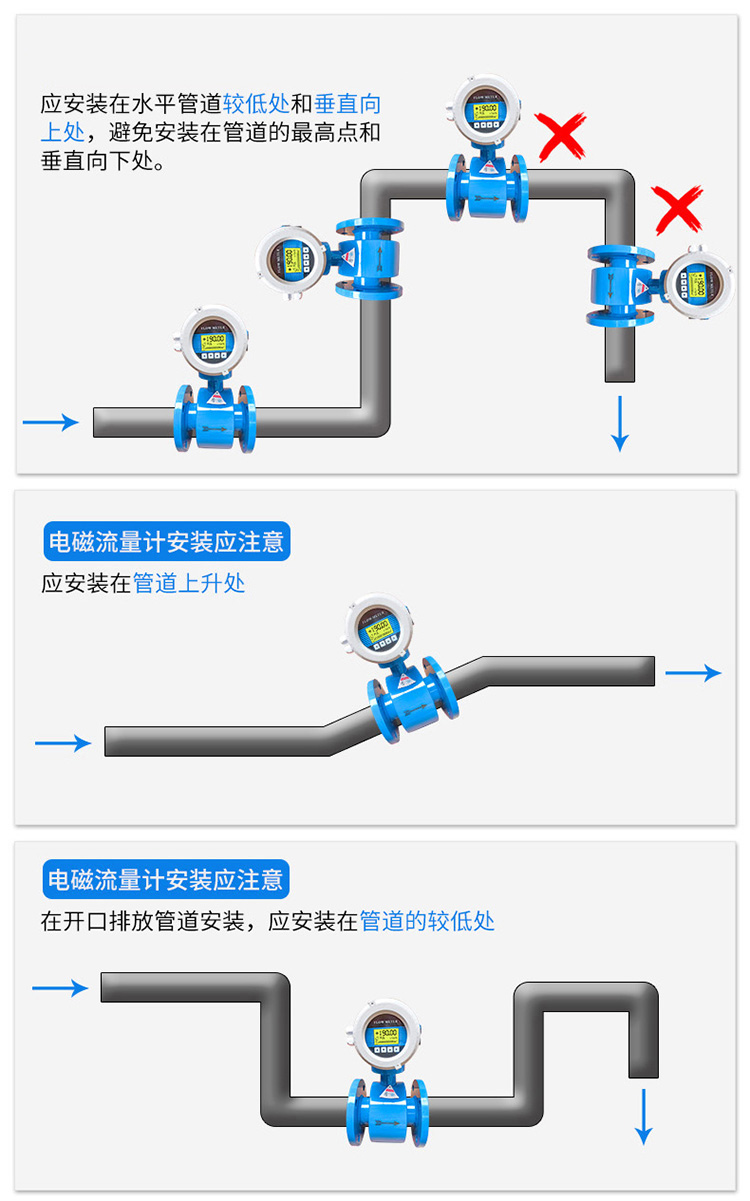

1）安裝點選擇在管道*低處。在確認被測物質流向之后，安裝點要選擇在任何時候測量導管內都能充滿液體，以防止由于測量導管內無液而指示不在零位所引起的誤差。

2）直管段保證在前5D后3D（D為傳感器的名義直徑）。為獲得儀表測量精確度，在傳感器上游側的直管段長度不小于5D，下游側不小于3D。若在傳感器上游側有兩個以上的彎頭或其它阻流件，則前置直管段應大于10D。

3）信號電*在水平方向。水平安裝時要使電*軸線平行于地平線，因為處于底部的電*易被沉淀物覆蓋，被測介質中偶存氣泡擦過遮住電*表面，使輸出信號波動。

4）盡量避開振動源、磁源（大功率電機、變壓器等）。由于電磁流量計的測量感應電壓很小，電壓較低，易受外界電磁噪聲的影響，故在安裝時應進行可靠的接地連(跨)接。

二、超聲波流量計的安裝要領

1）確保流體充滿管道，避免出現氣泡、雜質。在豎直管道安裝時，選擇流體自下而上流動的管道。

2）應有足夠長的表前直管段長度。直管段充分，安裝位置上游直管段大于10D，下游直管段大于5D；安裝位置距上游水泵距離大于 30D。

3）確認管道幾何尺寸（充分考慮到管道內壁結垢厚度）。由流量與管徑的關系可知, 管徑每存在1%的誤差, 會產生約3%的流量誤差，所以必須將管道內徑測量準確。另外，管道結垢, 不但會造成管徑誤差，還會使聲波發生散射，降低流量計的測量精度。結垢嚴重的，應將安裝換能器的那段管道更換新的不銹鋼管道。

4）在流量計上游的管道設置排氣閥。時差式超聲波流量計對水中混入的氣泡特別敏感，流體中的氣泡會造成流量計示值的不穩定，積聚的氣體如果正好與探頭的安裝位置吻合，將造成流量計無法工作。

5）避開有強磁場和震動干擾。流量計傳感器、變送器、連接電纜等各部分應遠離水泵、大功率電臺等具有強磁場和強振動的機器設備。

值得一提的是，超聲波流量計的傳感器具有三種安裝方法，具體如下：

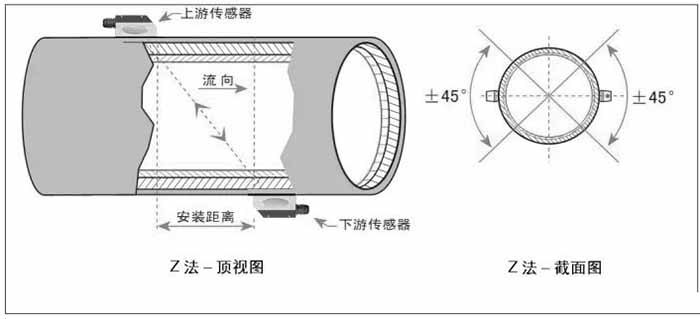

1）Z法安裝。Z法安裝即單行程測量，指聲波只經過一個聲程就已完成測量，可以獲得較強的信號。

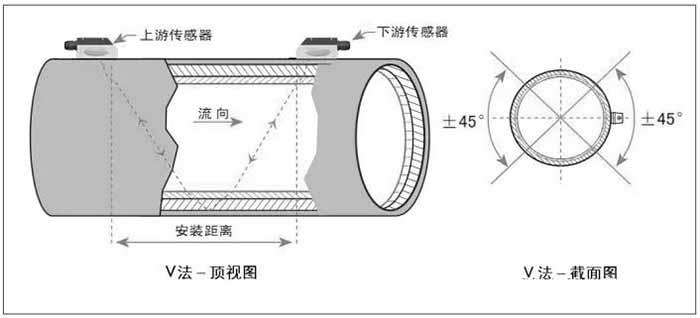

2）V法安裝。V法安裝即雙行程測量，是指兩只傳感器同向安裝，聲波經對側管道反射后接收，共有2個聲程。

3）W法安裝。W法安裝即多行程測量，泛指經過3個或3個以上聲程的測量方法，優點是可以獲得較高的測量精度，缺點是信號較弱，只適用于管道條件較好的情況。

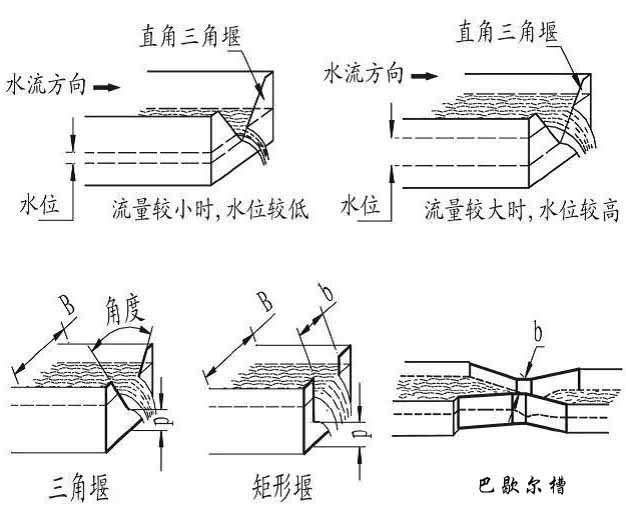

三、巴歇爾槽流量計的安裝要領

巴歇爾槽的施工安裝主要分為三部分：安裝位置的選擇、槽體的安裝、水位計的安裝。

1）在安裝位置的選擇上應遵循以下幾點原則：

選擇渠道截取尺寸不變的直段，避開或遠離彎道處，順直渠道長度一般不小于10倍喉道寬長度；

選擇水流流態平緩的位置，遠離有水躍現象的水體；

在渠道縱坡較大的渠道中，水流狀態復雜，可在槽體上游設置緩流板或消能池，以改變水體流態。

2）槽體安裝應注意以下幾點：

渠道與槽體連接底部平面之間要有1：4坡度，渠道側壁槽體用曲面或平面進行連接（曲面：曲率＞2倍*高水位；直面應與中心線成45°）。

安裝進口收縮段應保持水平。

渠道中心線與槽體中心線應保持同一軸線。

設置槽體后，上游渠道水位雍高，為避免渠道水流溢出，可以采取加高渠壁或加深渠道的方法解決，但加深渠道應注意避免槽體的出水產生逆向流或淹沒流。

喉道兩側邊墻應確保互相平行且豎向垂直。

采用混凝土回填加固槽體時，在確保牢固的前提下，需保證槽體左右水平并沿水流軸線對稱，避免槽體出現傾斜或變形。

3）關于水位計有如下幾點安裝要領：

水位測量位置應在槽體中心線與進水口垂直的交點，水位計超聲波傳感器的安裝位置，應盡可能接近該交點。

水位計的測量范圍應覆蓋所有水位范圍，安裝高度必須大于*高水位。

應確保水位計安裝牢固，加裝防護措施，排除外界環境對傳感器產生干擾，避免水位出現讀取誤差。
